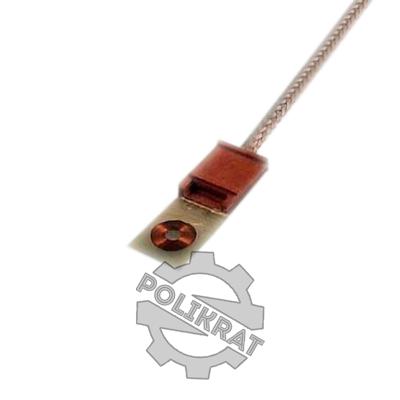

Датчик измерения температуры ТМ 006
Датчик ТМ 006 предназначен для измерения температуры поверхности плоских тел.
Модификации
Датчики ТМ 006 изготавливаются в таких типоисполнениях:
- ТМ 006-01,
- ТМ 006-02,
- ТМ 006-03,
- ТМ 006-04,
- ТМ 006-05.
Устройство и принцип действия
Датчик температуры выполнен в виде корпусного элемента из прессматериала и стеклоткани, к контактам которого крепится чувствительный элемент. В качестве термоэлемента используется медная проволока с диаметром 50 мкм намотанная в спираль. Крепление медного элемента к корпусу осуществляется посредством кремнийорганического лака.
Для крепления термометра ТМ 006 к исследуемому объекту используется клей или точечная сварка. Приваривается термометр при помощи скобы, входящей в комплектацию устройства.
Принцип действия датчиков основан на измерении электрического сопротивления металлов под воздействием температуры.
| Параметр | Значение |
|---|---|
| Градуировочная характеристика в рабочем диапазоне температур | от -196º С до +200º С |
| Погрешность характеристики | ±0,5º С |
| Показатель термической инерции | не более 0,01 с |
| Сопротивление термометров при 0º С | 17±0,25 Ом |
| Сопротивление изоляции в нормальных условиях | не менее 20 МОм |
| Температурный коэффициент сопротивления | 0,00428 град-1 |
| Ресурс работы ТМ 006 при температуре от -196° С до +200° С и вибронагрузках | не менее 2 ч |
| Ресурс работы ТМ 006 при температуре от -150° С до +120° С и без вибронагрузок | не менее 130 000 ч |
| Гарантийный срок хранения | 20 лет |
| Схема подсоединения | двухпроводная |
| Длина кабеля | 130 мм |
| Габаритные размеры | 43х18х6 мм |
| Масса | не более 8 г |
