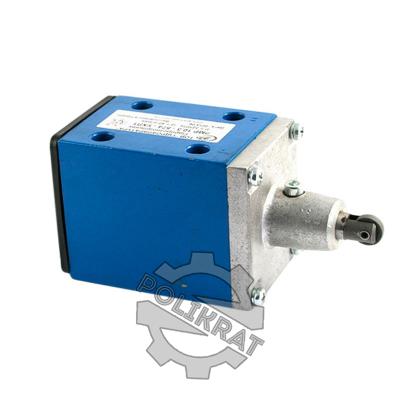

Гидрораспределитель с механическим управлением от ролика РМР 10.3
Гидрораспределитель РМР 10.3 с механическим управлением от ролика стыкового монтажа предназначен для реверсирования движения рабочих органов станков (или других машин).
Трехпозиционные распределители помимо реверсирования движения осуществляют остановку рабочих органов при среднем положении золотника.
Условия эксплуатации
- Положение для пружинного возврата - любое;
- Рабочая жидкость - минеральное масло.
Структура условного обозначения
Структура условного обозначения: РМР 10.3 - X1 - X2 1:
- РМР - гидрораспределитель с механическим управлением от ролика;
- 10 - условный проход 10 мм;
- 3 - номинальное давление 3-32 МПа;
- X1 - схема распределения потока рабочей жидкости;
- X2 - климатическое исполнение по ГОСТ 15150:
- УХЛ - для районов с умеренным и холодным климатом;
- Т - для районов с тропическим климатом;
- 1 - категория размещения по ГОСТ 15150.
Принцип работы
Управление распределителем осуществляется электромагнитами.
При среднем положении золотника, когда магниты обесточены, линия нагнетания и обе полости цилиндра соединяются с баком.
При включении одного из электромагнитов, золотник смещается в крайнее положение и масло от насоса направляется в одну из полостей рабочего цилиндра, а из противоположной полости цилиндра масло направляется в бак.
| Параметры | Значения |
|---|---|
| Условный проход, мм | 10 |
| Давление на входе, номинальное, МПа (кгс/см2) | 32 (320) |
| Давление на выходе (сливе), максимальное, МПа (кгс/см2) | 16 (160) |
| Расход рабочей жидкости л/мин, номинальный: | |
| - для схем: 14,24,54,64,64А,94,573,573Е,15,55,65,65А | 25 |
| - для остальных схем | 40 |
| - максимальный (в зависимости от исполнения по схеме распределения потока), не более | 80 |
| Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин, не более | |
| - для схем: 64,64А,65,65А,573А,573Е | 200 |
| - для остальных схем | 150 |
| Ход управления, мм | 3,2 |
| Сила управления (без давления на сливе), Н (кгс), не более | 160 |
| Номинальная тонкость фильтрации, мкм | 25 |
| Масса без рабочей жидкости, кг | 4 |
