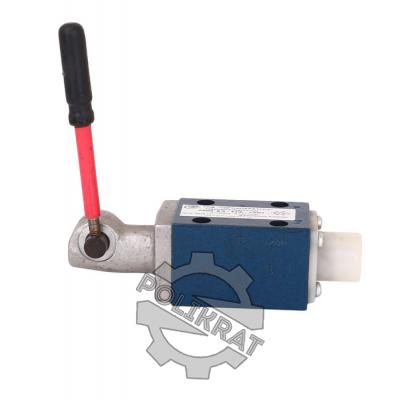

Гидрораспределитель с ручным управлением РММ 6.3

Гидрораспределитель РММ 6.3 с ручным управлением предназначен для реверсирования движения рабочих органов станков (или других машин).

Трехпозиционные распределители помимо реверсирования движения осуществляют остановку рабочих органов при среднем положении золотника.

Принцип работы

Управление распределителем осуществляется электромагнитами.

При среднем положении золотника, когда магниты обесточены, линия нагнетания и обе полости цилиндра соединяются с баком.

При включении одного из электромагнитов, золотник смещается в крайнее положение и масло от насоса направляется в одну из полостей рабочего цилиндра, а из противоположной полости цилиндра масло направляется в бак.

Условия эксплуатации

• Положение при эксплуатации - любое;
• Рабочая жидкость - минеральное масло.

Структура условного обозначения

Структура условного обозначения: РММ 6.3 - X1 X2 - X3 1

• РММ - гидрораспределитель с ручным управлением (от рукоятки);
• 6 - условный проход 6 мм;
• 3 - номинальное давление 3-32 МПа;
• X1 - схема распределения потока рабочей жидкости;
• X2 - установка положения золотника:
  • не обозначается - пружинный возврат;
  • Ф - с фиксацией в каждом положении;
• X3 - климатическое исполнение по ГОСТ 15150:
  • УХЛ - для районов с умеренным и холодным климатом;
  • Т - для районов с тропическим климатом;
• 1 - категория размещения по ГОСТ 15150: 1, 2, 3 или 4.

Гарантии

Гарантийный срок эксплуатации распредилителя составляет 12 месяцев со дня его отгрузки заказчику.

Изготовитель гарантирует соответствие распределителя требованиям технических условий ТУ У 3.25-21 180006-031-98 и обязуется бесплатно заменить или отремонтировать вышедшее из строя изделие в течении гарантийного срока при условии соблюдения транспортирования, хранения, монтажа и эксплуатации
