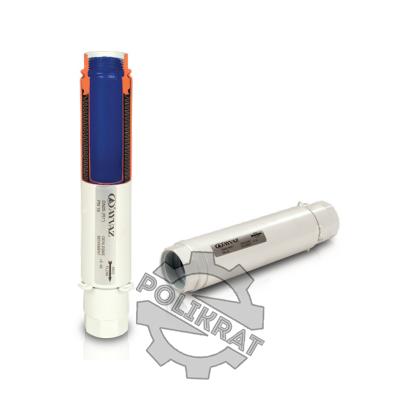

Компенсатор сильфонный патрубковый под приварку Ayvaz
Компенсатор сильфонный патрубковый под приварку Ayvaz с наружной защитой и внутренней вставкой применяется в качестве компенсирующего и поглощающего монтажного элемента различных температурных деформаций и шумов происходящих в трубопроводах, транспортирующих горячие и холодные среды многоэтажных зданий.
Основные особенности:
- предотвращают смещения и деформации, образующиеся в трубопроводе на опорных стойках высотных зданий;
- экономят энергию за счет поглощения давления;
- экономят рабочую силу и время за счет простоты монтажа.
В трубопроводах каждого этажа с температурой 90°C/70°C происходят 3 мм смещения. Смещения в 7 этажном здании (21 м) амортизируются воздухоотводами и трубопроводными изгибами. На опорных столбах зданий выше 7 этажей рекомендуется ставить патрубковые компенсаторы, которые устанавливаются на расстоянии не больше 30 м, т.е. один на 10 этажей.
| Длина трубы (м) | 60°C | 70°C | 80°C | 90°C | 100°C |
| 20 | 13,2 мм | 15,6 мм | 17,8 мм | 20,2 мм | 22,6 мм |
| 25 | 16,5 мм | 19,5 мм | 22,3 мм | 25,3 мм | 28,3 мм |
| 30 | 19,8 мм | 23,4 мм | 26,7 мм | 30,3 мм | 33,9 мм |
| 35 | 23,1 мм | 27,3 мм | 31,2 мм | 35,4 мм | 39,6 мм |
| 40 | 26,4 мм | 31,2 мм | 40,1 мм | 40,4 мм | 45,2 мм |
| 45 | 29,7 мм | 35,1 мм | 35,6 мм | 45,5 мм | 50,9 мм |
| 50 | 33,0 мм | 39,0 мм | 44,5 мм | 50,5 мм | 56,5 мм |
| 55 | 36,3 мм | 42,9 мм | 49,0 мм | 55,6 мм | 62,2 мм |
| 60 | 39,6 мм | 46,8 мм | 53,4 мм | 60,6 мм | 67,8 мм |
| 65 | 42,9 мм | 50,7 мм | 57,9 мм | 65,7 мм | 73,5 мм |
| 70 | 46,2 мм | 54,6 мм | 62,3 мм | 70,7 мм | 79,1 мм |
| 75 | 49,5 мм | 58,5 мм | 66,8 мм | 75,8 мм | 84,8 мм |
| 80 | 52,8 мм | 62,4 мм | 71,2 мм | 80,8 мм | 90,4 мм |
| 85 | 56,1 мм | 66,3 мм | 75,7 мм | 85,9 мм | 96,1 мм |
| 90 | 59,4 мм | 70,2 мм | 80,1 мм | 90,9 мм | 101,7 мм |
| 95 | 62,7 мм | 74,1 мм | 84,6 мм | 96,0 мм | 107,4 мм |
| 100 | 66,0 мм | 78,0 мм | 89,0 мм | 101,0 мм | 113,0 мм |
Расширение в стальних трубопроводах зависит от температуры носителя.
| Условный проход d (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| Внешний диаметр компенсатора D (мм) | 38 | 38 | 48 | 60,3 | 75 | 75 | 108 | 128 | 159 |
| Длинна компенсатора L (мм) | 240 | 240 | 265 | 300 | 300 | 300 | 320 | 320 | 320 |
| Материал | Номинальное давление | Диаметр | Предел рабочей температы |
|---|---|---|---|
| углеродистая сталь, алюминий, нержавеющая сталь | 1,6 МПа | 15-100 мм | +60...+100°C |
