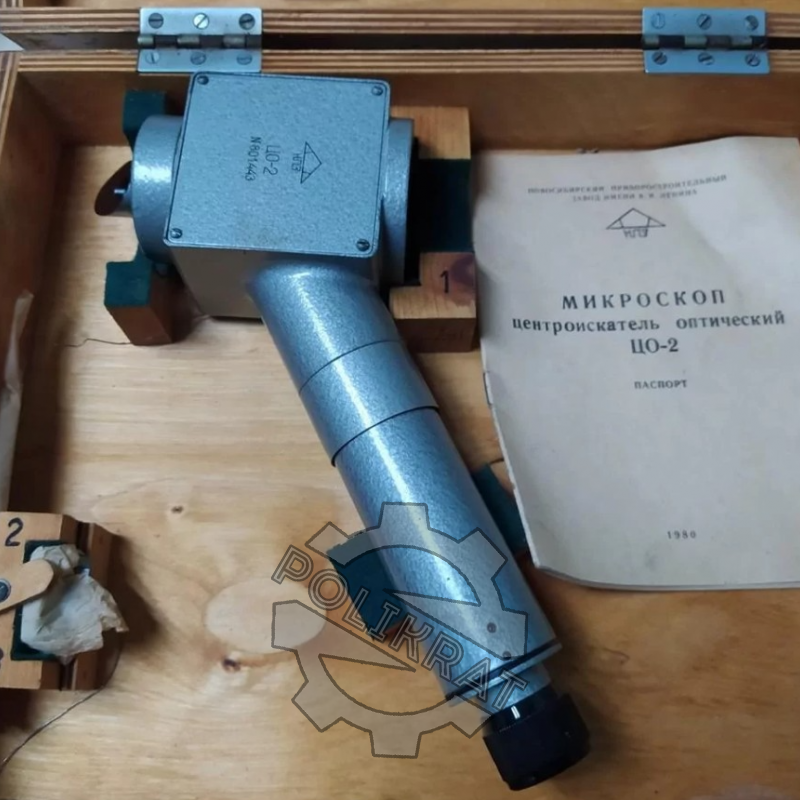

Микроскоп-центроискатель ЦО-2
Микроскоп-центроискатель ЦО-2 предназначен для визирования и совмещения центра шпинделя станка с центрами разметочных знаков, нанесенных на детали.
| Параметры | Значение |
| Увеличение объектива, крат | 3 |
| Рабочее расстояние объектива, мм | 57,6 |
| Увеличение микроскопа, крат | 36 |
| Поле зрения микроскопа, мм | 4,5 |
| Диапазон фокусировки окуляра, дптр | +5 |
| Габаритные размеры микроскопа ЦО-2 | 230х85х290 |
Конструкция микроскопа ЦО-2
Микроскоп состоит из корпуса, хвостовика, рефлектора, двухлинзового объектива, призмы и окуляра.

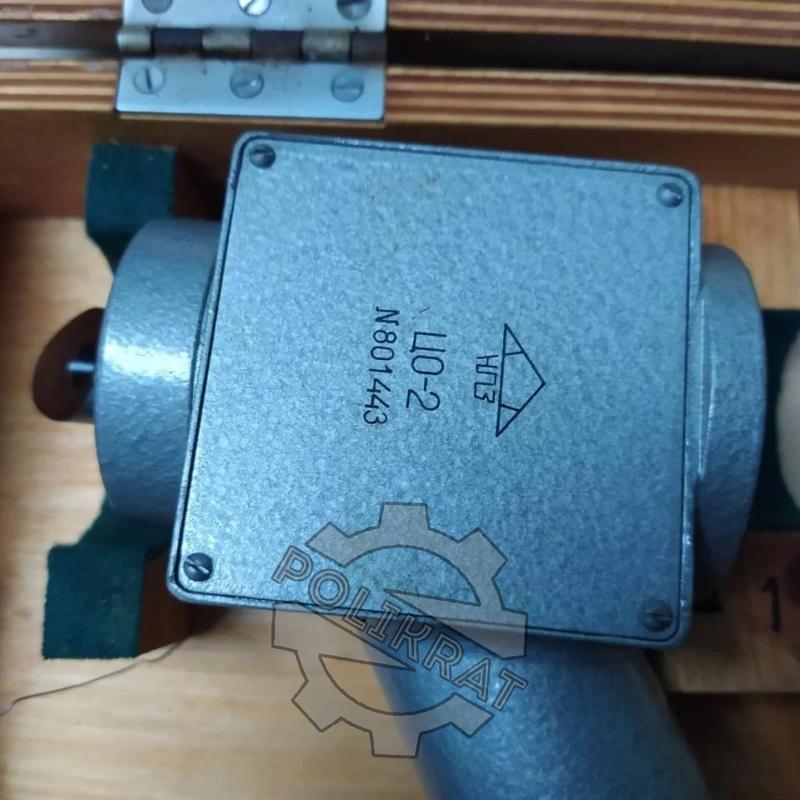

Корпус 5 - тонкостенная четырехугольная камера, на нижней стороне которой смонтированы рефлектор 10 и объектив 6 в оправе.
Хвостовик 18 имеет посадочное место конической формы с углом 5° или с одним из конусов Морзе (2, 3, 4), или с конусностью 7: 24. Своим направляющим диаметром хвостовик вставляется в корпус и закрепляется винтами 17.
Рефлектор представляет собой осветительное устройство, имеющее вогнутую форму и неограниченный угол поворота.
Двухлинзовый объектив в оправе закрывается крышкой 7, привернутой винтами 8 к втулке 13, которая крепится к корпусу винтами 11 .
Для возможности совмещения оси хвостовика с оптической осью микроскопа предусмотрена подвижка оправы объектива, осуществляемая винтами 12.
Призма 4 смонтирована на мостике 15, который привернут к корпусу микроскопа винтами 16.
В патрубок корпуса ввернута труба 19 с окуляром. Сетка 2 окуляра, завальцованная в оправе, может юстироваться при помощи винтов 3. Коллективная линза 1 и глазная линза 20 закреплены каждая в своей оправе.
| Параметр | Значение |
|---|---|
| Увеличение объектива | 3 крат |
| Рабочее расстояние объектива | 57,6 мм |
| Увеличение микроскопа | 36 крат |
| Поле зрения микроскопа | 4,5 мм |
| Диапазон фокусировки окуляра | +5 дптр |
| Габариты | 230х85х290 мм |
