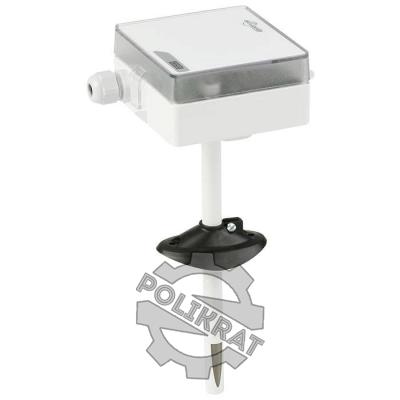

Погружной датчик относительной влажности и температуры WIKA

Модели A2G-70

A2G-70 меряет относительную влажность и температуру воздуха в вентиляционных системах.

Диапазоны и точность работы:

• Температура: 0 – 50 град С, менее 0,5 град С.
• Относительная влажность: 0 – 90%, плюс-минус 4%.

Для измерения относительной влажности проходящей по вентиляции газообразной рабочей среды используется емкостный датчик. Генератор сигнала с катушкой подает ток на конденсатор, с воздухом в качестве диэлектрика. Поскольку диэлектрическая проницаемость воздуха зависит от влажности, то изменение данного параметра влияет на показания прибора. Если, вместо воздуха, использовать ферроэлектрик, то его диэлектрическая проницаемость зависит от температуры. Конденсатор соединяется с колебательным контуром и генератором, после чего определяется частота полученного контура, по которой вычисляется емкость и, как следствие, температура и влажность.

Передача данных: аналоговый выход 0 … 10В или протокол Modbus.

Применение

• Для измерения относительной влажности и температуры газообразных сред в системах отопления, вентиляции и кондиционирования воздуха ( в том числе в приточных и вытяжных каналах)
• Разработан для подключения к системам отображения результатов и контроля

Особенности

• Простой монтаж
• Установка непосредственно в процесс
• Включая монтажный фланец
