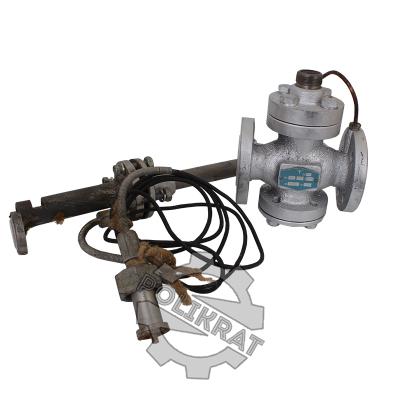

Регулятор температуры РТ-ДО-25
Регулятор температуры РТ-ДО-25 служит для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации.
Область применения
Регулятор температуры широко используется в нагревательных и охладительных системах индустриальных, коммунальных и бытовых установок (системы центрального отопления, вентиляции и кондиционирования, охладители двигателей, теплообменники, бойлеры).
| Диаметр условного прохода, мм | 15 | 25 | 40 | 50 | 80 |
|---|---|---|---|---|---|
| Диапазоны настройки регулируемой температуры, °C | 0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180 | 0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180 | 0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180 | 0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180 | 0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180 |
| Условная пропускная способность Кv, м3/ч | 2,5 | 6,3 | 16 | 25 | 60 |
| Зона пропорциональности, °C | 10 | 10 | 10 | 10 | 10 |
| Зона нечувствительности, °C | 1 | 1 | 1 | 1 | 1 |
| Постоянная времени, с | 100 | 100 | 100100 | 100 | 100 |
| Допустимая протечка в % от Кv, не более | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Температура регулируемой среды, °C | от -15 до +225 | от -15 до +225 | от -15 до +225 | от -15 до +225 | от -15 до +225 |
| Длина дистанционной связи, м | 1,6; 2,5; 4; 6; 10 | 1,6; 2,5; 4; 6; 10 | 1,6; 2,5; 4; 6; 10 | 1,6; 2,5; 4; 6; 10 | 1,6; 2,5; 4; 6; 10 |
| Условное давление, МПа | 1,0 | 1,0 | 1,0 | 1,0 | 0,63 |
| Давление регулируемой среды, МПа | 1,6 | 1,61,6 | 1,6 | 1,6 | 1,6 |
| Максимальный перепад давления на регулирующем органе, МПа | 0,6 | 0,6 | 0,6 | 0,6 | 0,4 |
| Масса регуляторов, кг | 7 | 9,5 | 14,5 | 22 | 40 |
| Погрешность установки по шкале настройки, °C | ±3 | ±3 | ±3 | ±3 | ±3 |
| Обозначение | Рис. | Dу, мм | D1, мм | D2, мм | D3, мм | D4, мм | D5, мм | D6, мм | H, мм | H1, мм | H2, мм | h, мм | h1, мм | L1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| РТ-ДО-15 | I | 15 | 95 | 34 | 80 | 65 | 14 | 65 | 265 | 195 | 470 | 270 | 64 | 130±1,0 |
| РТ-ДЗ-15 | I | 15 | 95 | 34 | 80 | 65 | 14 | 65 | 265 | 180 | 470 | 270 | 64 | 130±1,0 |
| РТ-ДО25 | I | 25 | 115 | 34 | 80 | 85 | 14 | 65 | 285 | 205 | 470 | 270 | 64 | 160±1,0 |
| РТ-ДЗ-25 | II | 25 | 115 | 34 | 80 | 85 | 14 | 65 | 295 | 155 | 470 | 270 | 64 | 160±1,0 |
| РТ-ДО-40 | I | 40 | 145 | 34 | 80 | 110 | 14 | 65 | 325 | 225 | 470 | 270 | 64 | 200±1,0 |
| РТ-ДЗ-40 | II | 40 | 145 | 34 | 80 | 110 | 14 | 65 | 335 | 185 | 470 | 270 | 64 | 200±1,0 |
| РТ-ДО-50 | I | 50 | 160 | 53 | 100 | 125 | 18 | 80 | 430 | 315 | 690 | 490 | 80 | 230±1,0 |
| РТ-ДЗ-50 | II | 50 | 160 | 53 | 100 | 125 | 18 | 80 | 440 | 225 | 690 | 490 | 80 | 230±1,0 |
| РТ-ДО-80 | I | 80 | 185 | 53 | 100 | 150 | 18 | 80 | 500 | 355 | 690 | 490 | 80 | 310±2,0 |
