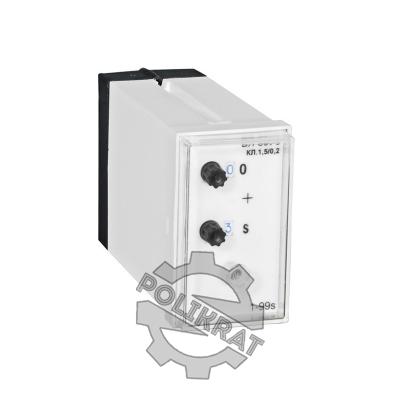

Реле времени ВЛ-69
Код товара:
10804
Аббревиатура:
ВЛ-69
Документация:
Реле времени ВЛ-69 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.
Устройство и принцип действия
Реле выполнены в едином конструктивном исполнении для выступающего монтажа с передним присоединением проводов под винт и для утопленного монтажа с присоединением проводов под винт и при помощи штепсельных втулок.
Схемы реле выполнены на полупроводниковых элементах с применением микросхем и содержат генератор импульсов высокой частоты, счетчик с переключаемым коэффициентом пересчета, узел установки исходного состояния, усилитель с релейным выходом и блок питания. Блок питания служит для уменьшения входного напряжения до величины, необходимой для работы схемы. Генератор обеспечивает получение прямоугольных импульсов стабильной частоты и выполнен на трех инверторах с времязадающей RC-цепью.
В реле ВЛ-69 выдержку времени устанавливают с помощью двух переключателей, которыми изменяется коэффициент пересчета импульсов. Напряжение питания 24 и 110 В подается на клеммы 1-2, а напряжение 220 В - на клеммы 2-7 через гасящие резисторы.В реле выходной сигнал появляется через заданное время после подачи напряжения питания (функция «А»), т.е выходное реле срабатывает через установленную выдержку времени.
Эксплуатация
Оптимальными условиями для использования реле ВЛ-69 являются:
- температура окружающего воздуха от -40 до +55 °С.
- относительная влажность окружающего воздуха, не более:
- 80 % при температуре 25 ºС - для исполнения УХЛ4;
- 98 % при температуре 25 ºС - для исполнения У3;
- 98 % при температуре 35 ºС - для исполнений Т3 и О4.
- высота над уровнем моря - не более 2000 м.
- окружающая среда - взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
| Параметр | Значение |
|---|---|
| Климатическое исполнение | У3, Т3 |
| Нижний и верхний пределы уставок (по исполнениям) | 0,1-9,9 с; 1-99 с |
| Регулировка выдержки времени | ступенчатая |
| Количество делений шкалы с числовыми отметками | - |
| Дискретность переключения уставок, % от максимальной уставки | 1 |
| Класс точности | 1,5/0,2 |
| Приведенная погрешность, %, не более | 1,5 |
| Разброс, % | P ≤ ± 0,3 δ |
| Время повторной готовности, с, не менее | 0,1 |
| Время возврата, с, не более | 0,07 |
| Число и вид контактов | 1 замыкающий и 1 размыкающий контакты (1 ЗК и 1 РК) |
| Механическая износостойкость, циклов, не менее | 20⋅10 в 6 степени |
| Номинальное напряжение питания постоянного тока (по исполнениям), В | 24; 27; 110; 220 |
| Номинальное напряжение питания переменного тока частоты 50, 60 Гц (по исполнениям), В | 110; 220; 230; 240 |
| Пределы допустимых отклонений напряжения питания, %, не более | + 10; - 20 |
| Потребляемая мощность, Вт (В⋅А), не более | 4,5 |
| Длительно допустимая сила тока выходной цепи, А | 4 |
| Масса, кг, не более | 0,28 |
