Реле времени ВС-33
Код товара:
10664
Аббревиатура:
ВС-33
Документация:
Реле времени ВС-33 предназначено для передачи команд из одной электрической цепи в другую с определенным, предварительно установленным, замедлением во времени и применяются в схемах автоматического управления в качестве комплектующих изделий.
Модификации
Реле изготавливаются в двух конструктивных исполнениях:
- ВС-33-1 - выступающее исполнение с передним присоединением проводов;
- ВС-33-2 - утопленное исполнение с задним присоединением проводов.
Конструктивное исполнение

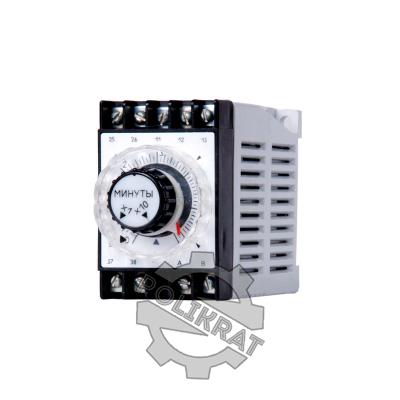

Реле времени ВС-33 - электромеханическое устройство с приводом от синхронного двигателя. Механизм реле укреплен на панели и закрывается кожухом.
На панели реле имеются переключатель поддиапазона уставок, ручка установки выдержки времени и шкала отсчета выдержки времени. Шкала разбита на шесть оцифрованных делений, каждое из которых состоит из пяти больших делений.
Один оборот ручки соответствует одному большому делению шкалы. Точная установка выдержки времени производится совмещением треугольного индекса , нанесенного на верхней плоскости ручки, с нулевой меткой 0 шкалы . Для установки выдержки времени, имеющей значение, соответствующее 0,25; 0,50; 0,75 большого деления, вокруг ручки на шкале нанесены метки ∇, с которыми совмещается треугольный индекс ручки.
Эксплуатация
Оптимальными условиями для использования реле ВС-33 являются:
- температура окружающего воздуха от минус 10 до плюс 55°С;
- относительная влажность окружающего воздуха, не более:
- для исполнения УХЛ - 80 % при температуре 25°С;
- для исполнения О - 98 % при температуре 35°С;
- воздействие ударных нагрузок при ускорении до 29,43 м/с2 (3g) и длительности удара от 2 до 20 мс;
- вибрация мест крепления реле с частотой до 100 Гц с максимальным ускорением 19,62 м/с2 (2g);
- высота над уровнем моря не более 2000 м;
- окружающая среда взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию;
- рабочее положение в пространстве - произвольное.
| Параметр | Значение |
|---|---|
| Номинальное напряжение питания переменного тока частоты 50 или 60 Гц, В | 4, 40, 110, 220, 230, 240 |
| Допустимые колебания напряжения питания от номинального значения для исполнения УХЛ | 0,85-1,1 |
| Допустимые колебания напряжения питания от номинального значения для исполнения О | 0,95-1,05 |
| Потребляемая мощность реле, В⋅А, не более | 8 |
| Количество контактов с выдержкой времени (размыкающих) | 1 |
| Количество контактов с выдержкой времени (замыкающих) | 1 |
| Количество контактов без выдержки времени (размыкающих) | 1 |
| Количество контактов без выдержки времени (замыкающих) | 4 |
| Время возврата, с, не более | 0,2 |
| Допустимая частота включений, циклов в час | 3600 |
| Назначенный ресурс работы для исполнения УХЛ, ч | 16000 |
| Назначенный ресурс работы для исполнения О, ч | 10000 |
| Степень защиты реле по оболочке | IP40 |
| Степень защиты реле по выводным зажимам | IP10 |
| Степень защиты реле по передней панели реле В -33-2 (обеспечивается съемной крышкой) | IP54 |
| Масса реле ВС-33-1, кг | 0,38 |
| Масса реле ВС-33-2, кг | 0,45 |
