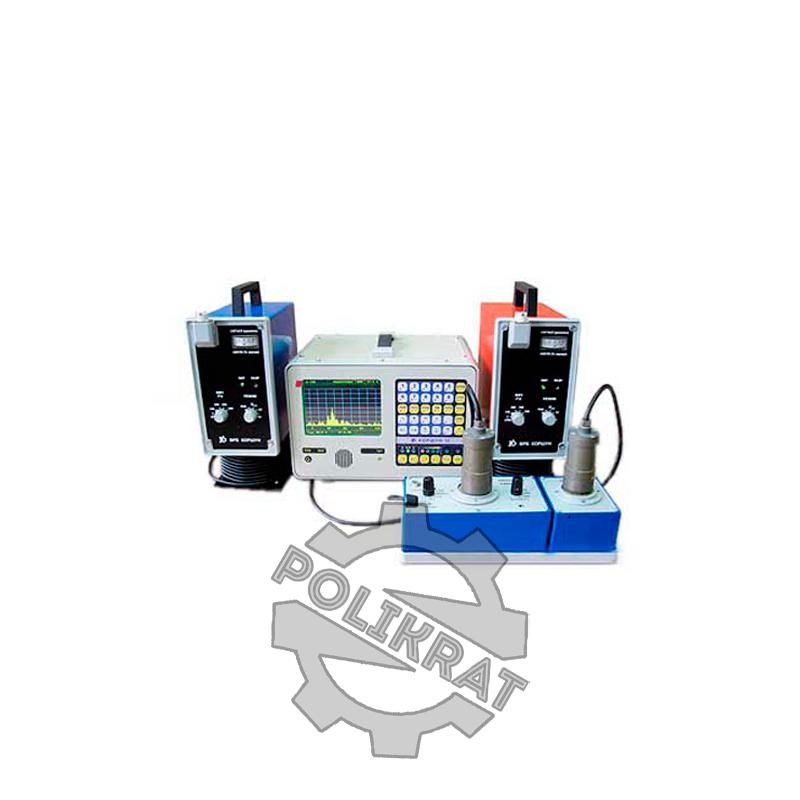

Течеискатель «Коршун-12»
Течеискатель «Коршун-12» предназначен для определения координат утечек в подземных напорных стальных, чугунных и пластмассовых трубопроводах систем тепло-, водо-, нефтепродуктоснабжения независимо от глубины их прокладки, вида грунта.
Особенности
Прибор «КОРШУН-12» имеет:
- высокое быстродействие, точность и шумозащищенность при определении координаты утечки корреляционным методом; предоставляет возможность как для автоматической, так и ручной установки добротных цифровых фильтров, при этом прибор автоматически «настраивается» на полосу частот сигналов, которые генерируют утечки;
- встроенные цифровые спектранализаторы с высоким быстродействием и высокой разрешающей способностью для определения частотных спектров сигналов утечки;
- полосу частот выносных и встроенных блоков от 5 Гц до 4500 Гц;
- режим двухканального осциллографа с возможностью наблюдения и оценки выходных сигналов прибора и вибродатчиков;
Принцип действия
Истекаемая под давлением из трубопровода транспортируемая среда создает гидравлические осесимметричные поперечные волны и вибрации стенок трубопровода, которые преобразуются в электрические сигналы вибродатчиками, устанавливаемыми на трубу с помощью магнитных держателей или специальных механических держателей. Эти сигналы после обработки передаются в блок оператора по радио, где обрабатываются и используются для определения координаты утечки от одного из датчиков.
Комлектность
В комплект поставки течеискателя «КОРШУН-12» входит:
- Блок оператора - 1 шт.
- Выносной радиоблок с предварительным усилителем и фильтрами - 2 шт.
- Кабельная катушка с предварительным усилителем - 1 шт.
- Водозащищенные накладные вибродатчики, содержащие пьезокерамические вибропреобразователи, магнитные держатели и кабели - 3 шт.
- Держатели датчиков для пластмассовых и немагнитных труб - 2 шт.
- Переходник для установки датчиков на штоки задвижек в трубах с ППУ - 2 шт.
- Головные наушники - 1 шт.
- Универсальное двухканальное зарядное устройство «УЗИП-3» с источником 12В - 1 шт.
- Блок контроля (с адаптером и плеером) - 1 шт.
- Методика применения - 1 шт.
- Комплект служебных кабелей - 1 шт.
- Транспортная сумка-саквояж - 3 шт.
| Параметр | Значение |
|---|---|
| Длина диагностируемого участка трубопровода | до 2500 м с жидкостью (зависит от давления и диаметра) |
| Диаметр диагностируемого трубопровода | до 1400 мм |
| Точность (приборная) | ± 0,1 м |
| Полоса рабочих частот | 5 Гц … 4,5 кГц |
| Чувствительность датчиков-акселерометров | 0,3 В/g |
| Минимальное давление в трубопроводах с жидкостью | 1,4...2,0 Атм (при малом давлении длина диагностируемого участка уменьшается) |
| Источник питания блока оператора | аккумуляторное, 10,4...15,5 В |
| Потребляемый ток, при Uпит=12 В (10,4 В) | не более 0.55 А (0.65 А при Uпит менее 11 В) |
| Частота несущей радиоканала, МГц | из диапазона 400–440 |
| Время работы выносного радиоблока без подзарядки встроенного аккумулятора | 10 часов |
| Температура работы для датчиков | -40…+140 °С |
| Температура работы для выносных блоков | -30…+50 °С |
| Температура работы для блока оператора | -25…+50 °С |
| Температура хранения | -40…+60 °С |
| Габаритные размеры блока оператора | 285х205х260 мм |
| Габаритные размеры кабельной катушки с датчиком | 260х255х255 мм |
| Габаритные размеры выносного радиоблока с датчиком | 230х115х310 мм |
| Масса блока оператора | 6,4 кг |
| Масса кабельной катушки с датчиком | 5,2 кг |
| Масса выносного радиоблока с датчиком | 4,1 кг |
