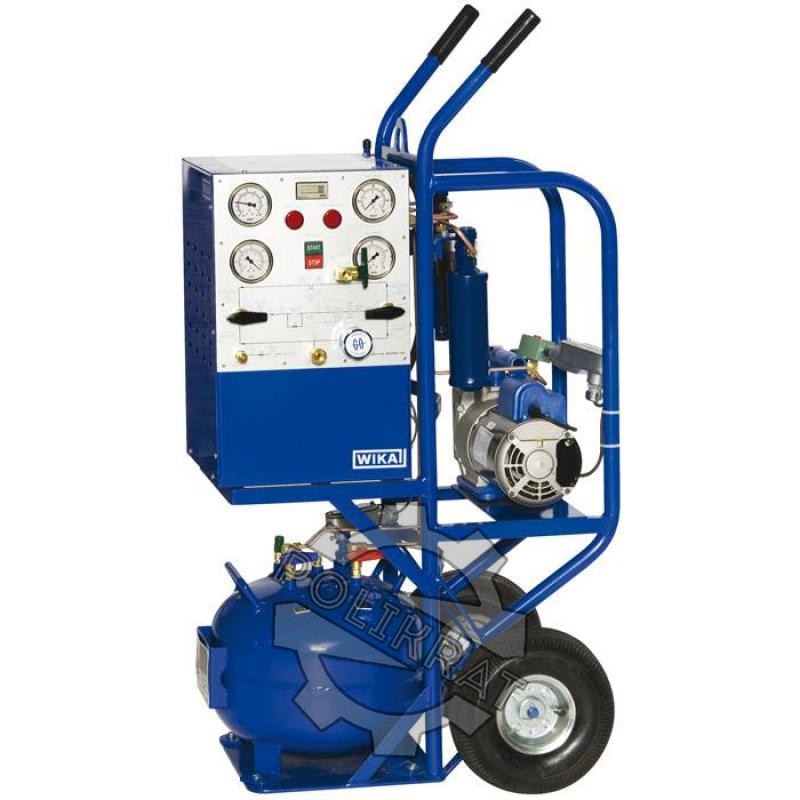

Установка для заполнения элегазом SF6 WIKA

Модели GFU10

GFU10 применяется для заполнения элегазом емкостей, а также откачки SF6 и его очистки до 99,6%. Лучше всего – при массе SF6 до 25 кг, и напряжении оборудования 69кВ. Установку можно использовать для доведения неполных баллонов до максимального давления.

GFU10 состоит из следующих основных агрегатов:

• Тележка на пневматических колесах 250 мм.
• Бессмазочный компрессор GFU10 WIKA – для заполнения емкостей или баллонов элегазом либо его откачки. Избыточное давление – 65 бар. Автоматическое реле отключает его при достижении заданного давления SF Защитное реле срабатывает при 3450 кПа. При заполнении емкостей, возможно сжижение элегаза.
• Фильтр для SF Степень очистки – до 0,1 мкм.
• Вакуумный насос с обратным клапаном. Давление – 1,3 мбар.

Питание – однофазная сеть 220В, 50 Гц. Другие варианты – по заказу. При необходимости увеличить емкость для хранения элегаза, можно подключить дополнительные баллоны через специальный разъем.

Применение

• Заполнение, откачка и очистка элегаза SF6 из резервуаров идеально подходит для манипуляций с массой до 25 кг элегаза SF6   (например, в аппаратах на напряжения 69 кВ)
• Консолидация баллонов с газом SF6

Особенности

• На передней панели изображена наглядная блок-схема газовых соединений, что облегчает интуитивную настройку органов управления.
• Смонтирована на удобной ручной тележке с пневматическими колесами 250 мм (10 дюймов) для облегчения перевозки
• Наилучшая с своем классе очистка элегаза (до 99,6 %).
• Безсмазочный на 100% компрессор элегаза обеспечивает максимальное выходное давление до 65 бар (1000 psig), что гарантирует ожижение элегаза SF6 даже при высокой окружающей температуре до 45 °C
• Дополнительный разъем с клапаном обеспечивает неограниченную емкость для хранения газа за счет подключения внешних баллонов.
