Устройство сбора дискретных данных УСДМ-01
Код товара:
10592
Аббревиатура:
УСДМ-01
Документация:
Устройство УСДМ-01 предназначено для передачи состояния дискретных сигналов объекта автоматизации в систему мониторинга (управления) и выполнения команд системы через встроенные реле.
Область применения
Устройство сбора дискретных данных устанавливается в релейных отсеках, на панелях и в шкафах, пультах управления различными технологическими процессами. Также устройство может включаться в систему автоматизации сбора данных и управления реле, выключателем в ячейках КРУ электростанций и подстанций 330 - 6 кВ.
Эксплуатация
Оптимальными условиями для использования устройства УСДМ-01 являются:
- температура окружающего воздуха от -25 до +55 °С;
- относительная влажность до 98 % при 25 °С ;
- атмосферное давление от 550 до 800 мм рт. ст.;
- окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
- место установки должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации;
- синусоидальная вибрация вдоль вертикальной оси частотой от 10 до 100 Гц с ускорен и ем не более 1 g;
- многократные удары частотой от 40 до 80 ударов в минуту с ускорением не более 3 g, длительность ударного ускорения от 2 до 20 мс.
| Адрес | Описание | Диапазон | Шаг | Формат | По умолчанию |
| Состояние ДВ (данные только для чтения по функциям 2, 3, 4) | |||||
| 0000 | Состояние ДВ | 0 - 65535 | 1 | D1 | 0 |
| Конфигурация устройства (данные для чтения (функции 3, 4) и записи (функция 6) | |||||
| 0001 | Инверсия ДВ | 0 - 65535 | 1 | D2 | 0 |
| 0002 | Адрес устройства | 1 - 255 | 1 | D3 | 1 |
| 0003 | Скорость обмена | 1 - 16 | 1 | D4 | 3 |
| 0004 | Бит паритета | 1 - 4 | 1 | D5 | 1 |
| 0005 | Бит данных | 8 | 1 | D6 | 8 |
| 0006 | Стоп бит | 1 - 4 | 1 | D7 | 1 |
| Команды телеуправления. Данные только для записи (функция 5) | |||||
| 0030 | Телеуправление | D8 | |||
| Формат | Описание | Формат | Описание | Формат | Описание |
| D1 | Состояние ДВ (0 – не активен, 1 – активен) Бит 0 – ДВ1 Бит 1 – ДВ2 Бит 2 – ДВ3 Бит 3 – ДВ4 Бит 4 – ДВ5 Бит 5 – ДВ6 Бит 6 – ДВ7 Бит 7 – ДВ8 Бит 8 – ДВ9 Бит 9 – ДВ10 Бит 10 – ДВ11 Бит 11 – ДВ12 Бит 12 – ДВ13 Бит 13 – ДВ14 Бит 14 – ДВ15 Бит 15 – ДВ16 |
D3 | Адрес устройства. Целое число |
D7 | Стоп бит Бит 0 –1 Бит 1 – резерв Бит 2 – 2 Биты 3-15 – резерв |
| D4 | Скорость обмена, бод Биты 0-1 – резерв Бит 2 – 9600 Бит 3 – 19200 Бит 4 – 38400 Биты 5-15 – резерв. |
||||
| D2 | Инверсия ДВ (0 – не инвертирован, 1 – инвертирован) Бит 0 – ДВ1 Бит 1 – ДВ2 Бит 2 – ДВ3 Бит 3 – ДВ4 Бит 4 – ДВ5 Бит 5 – ДВ6 Бит 6 – ДВ7 Бит 7 – ДВ8 Бит 8 – ДВ9 Бит 9 – ДВ10 Бит 10 – ДВ11 Бит 11 – ДВ12 Бит 12 – ДВ13 Бит 13 – ДВ14 Бит 14 – ДВ15 Бит 15 – ДВ16 |
D5 | Бит паритета Бит 0 – NONE Бит 1 – ODD Бит 2 – EVEN Биты 3-15 – резерв |
D8 | Команда удаленного управления (1 – замыкание контактов ВР) Бит 0 – ВР1 Бит 1 – ВР2 Бит 2 – ВР3 Бит 3 – ВР4 Бит 4 – ВР5 Бит 5 – ВР6 Бит 6 – ВР7 Бит 7 – ВР8 Биты 8-15 – резерв |
| Параметр | Значение |
|---|---|
| Количество дискретных входов (ДВ), сухой контакт | 16 |
| Количество выходных реле (ВР) | 8 |
| Максимальная коммутационная способность контактов ВР | AC:250В/5А, DC:30В/5А |
| Время замкнутого контакта ВР | 100 мсек |
| Напряжение опроса ДВ (выходы УСДМ-01): | 24 В |
| Напряжение питания | 220 В (AC/DС) |
| Диапазон температуры окружающей среды | -30…+55°С |
| Крепление | DIN-рейка 35 мм |

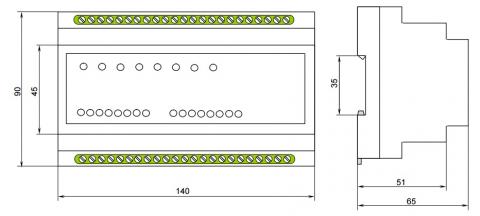

| Габаритные размеры, мм | 140х90х63 мм |
| Масса | 350 гр |
| Тип протокола передачи данных | MODBUS RTU |
| Функции для чтения состояния ДВ | 2, 3, 4 |
| Функция для управления ВР | 5 |
| Функция для записи параметров | 6 |
| Диапазон допустимых адресов | 1...255 |
| Широковещательная команда | отсутствует |
