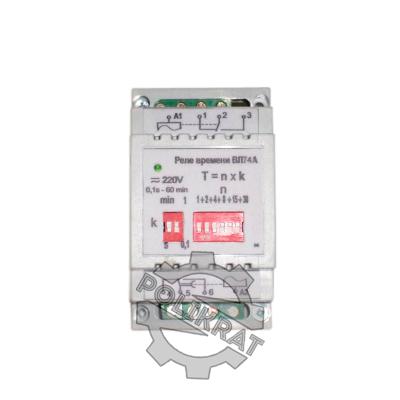

Реле времени ВЛ-74А

Реле времени ВЛ-74А предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени в схемах управления, автоматики и защиты.

Устройство и принцип действия

Реле выполнены в унифицированном модульном корпусе. Реле состоит корпуса. крышки и трех плат печатного монтажа, на которых размещены все элементы схемы, переключатели уставок, клеммы выводов реле, выходные электромагнитные реле. Конструкция корпуса обеспечивает установку реле на плоскость или рейку DIN-35 в ряд с другими элементами модульного типа.

Реле выполнено на базе полупроводниковых элементов с применением микросхем и содержит генератор импульсов, счетчик импульсов, релейный усилитель и выходное электромагнитное реле. Выдержка времени регулируется путем изменения частоты генератора и коэффициента пересчета счетчика.

В реле ВЛ74А при подаче питания реле не переключается и также остается в исходном состоянии при подаче управляющего сигнала. Выходное реле срабатывает только при снятии управляющего сигнала, и при этом начинается выдержка времени. После окончания выдержки времени реле возвращается в исходное состояние. Для повторного запуска необходимо снова подать и снять управление. Подача управления осуществляется при закорачивании выводов А1 и В1.

Эксплуатация

Оптимальными условиями для использования реле ВЛ-74А являются:

• предельное значение температуры окружающего воздуха от - 40 до +55ºС;
• верхнее значение относительной влажности окружающего воздуха - 80 % при температуре 25 ºС;
• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы;
• диапазон частот вибрации мест крепления реле от 1 до 60 Гц с максимальным ускорением 2 g, от 60 до 100 Гц с максимальным ускорением 1 g;
• воздействие механического удара многократного действия с пиковым ускорением до 3g длительностью действия ударного ускорения от 2 до 15 мс;
• воздействие по сети питания импульсных помех амплитудой, не превышающей двойную величину номинального напряжения питания, и длительностью не более 10 мкс;
• воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 150 А, расположенным на расстоянии не менее 10 мм от корпуса реле;
• рабочее положение реле в пространстве - произвольное.
